Jika dibandingkan dengan kegiatan Fox Hunting, maka stasiun Fox sama dengan NDB dan para pencari stasiun fox dapat disamakan dengan pesawat terbang atau helikopter yang hendak menuju ke base station tempat NDB dipasang.
Para peserta kegiatan Fox Hunting akan berusaha mencari posisi stasiun fox dengan cepat agar tidak didahului oleh peserta lainnya. Setiap stasiun fox dilengkapi dengan tone yang dipancarkan di frekuensi 2 meter band dan para peserta pencari stasiun fox akan mengikuti asal dari tone yang dipancarkan dengan menggerakkan antena pengarah yang mereka bawa.
Semakin tepat arah stasiun fox yang dicari maka indikator dari S-Meter yang dibawa semakin besar.
Karena NDB yang telah dijelaskan pada bagian pertama adalah Jacotron model JTM 30 C, maka kami akan mengulas NDB model ini , walaupun pada prinsipnya semua NDB adalah sama.
Artinya : NDB ini dipasang di base station, dimasukkan semua data yang diperlukan, seperti call sign base station, lamanya jeda call sign dipancarkan, power output yang dinginkan dan lainnya.
Kemudian tune up antenna dilakukan agar daya yang dipancarkan maksimal ( VSWR minimal ), kemudian jangan lupa pasang UPS pada input AC Power Supply untuk mencegah listrik padam lalu NDB di ON kan dan biarkan dia bekerja secara terus-menerus.
Biasanya, setiap NDB telah dilengkapi reserved trasmitter dan reserved exciter untuk mencegah NDB tidak bekerja akibat kerusakan exciter unit atau transmitter unit.
Jika exciter unit atau transmitter unit yang sedang digunakan mengalami kerusakan, maka secara otomatis akan pindah ke reserved exciter dan reserved transmitter.
Pada Jacotron JTM 30C menggunakan transmitter unit dengan power output 100 Watt PEP pada wire antenna dengan impedansi 10 Ohm 250 pF.
Setiap unit JTM 30C biasanya terdiri atas :
1. Remote Control Unit.
2. Power Control Unit
3. Power Supply
4. Buku manual dan software pendukung.
Gambar 1. Remote Control Unit.
Biasanya diletakkan di meja operator radio. Remote Control ini dipakai untuk mengaktifkan atau menonaktifkan transmitter jika tak diperlukan. Artinya, Power Control Unit yang diletakkan di luar ruangan operator tidak dapat dimatikan dari Remote Control, hanya transmitter nya saja yang bisa ON atau OFF dari Remote Control.
Dari sini juga bisa terlihat apakah transmitter utama ( TX A ) yang dipakai atau reserved transmitter ( TX B ) yang sedang berfungsi. Jika ada masalah di dalam Power Control Unit, maka LED ALARM akan ON dan Power Control Unit tidak bekerja. Jika pada Power Control Unit tidak mendapat supply DC 24 Volt, maka LED DC ON akan mati, Jika transmitter bekerja dengan baik, maka LED CARR akan hidup mati sesuai dengan daya yang dipancarkan, LED MOD akan hidup mati sesuai call sign yang dipancarkan dan bunyi morse code akan terdengar pada loudspeaker ( jika diletakkan pada posisi ON ! ).
Remote Control dan Power Control dihubungkan dengan kabel isi 24 warna pada terminal TB 1.
Power Control Unit yang tersimpan di dalam lemari kabinetnya biasanya diletakkan persis di bawah antenna unit ( di luar ruangan pastinya ! ).
Power Control dihubungkan ke antenna menggunakan single wire yang dihubungkan di terminal yang berwarna putih di atas lemari kabinetnya.
Jangan menyentuh terminal ini saat NDB sedang bekerja. Berbahaya !!!
Setelah Power Control Unit selesai di install, sebaiknya terminal ini diberikan silicon/diisolasi.
Pada gambar 3. terlihat exciter unit ( main dan reserved ) yang terdapat sticker 10.2
Sedangkan transmitter unit ( main dan reserved ) terletak di sebelah kanannya.
Di sebelah kiri exciter unit terdapat terminal untuk memprogram data yang diperlukan menggunakan komputer desk top atau laptop yang sebelumnya telah diinstall program JTM 30C.
Di atas terminal terdapat jarum indikator yang berguna untuk tuning antenna, mengetahui VSWR tinggi atau rendah, cek power output, dll
Terakhir, pada sisi paling kiri terdapat MCB untuk mematikan supply tegangan input 24 V DC yang masuk ke Power Control Unit.
Kerusakan yang sering terjadi biasanya pada unit ini, meskipun rangkaian proteksi telah diberikan yang semuanya dikontrol menggunakan CPU.
Unit ini akan segera menurunkan power outputnya jika terdapat mismatching pada rangkaian antenna yang mengakibatkan VSWR tinggi. Jika ini terjadi maka LED ALARM pada Remote Control Unit akan ON.
Diperlukan pengetahuan yang memadai dalam bidang teknik radio untuk melakukan tuning antenna karena NDB bekerja pada band frekuensi LF ( Low Freq ), juga untuk melakukan service pada exciter unit maupun transmitter unit karena komponen jenis MOSFET yang digunakan.
MOSFET sangat gampang rusak karena elektrostatis yang dihasilkan dari tubuh teknisi.

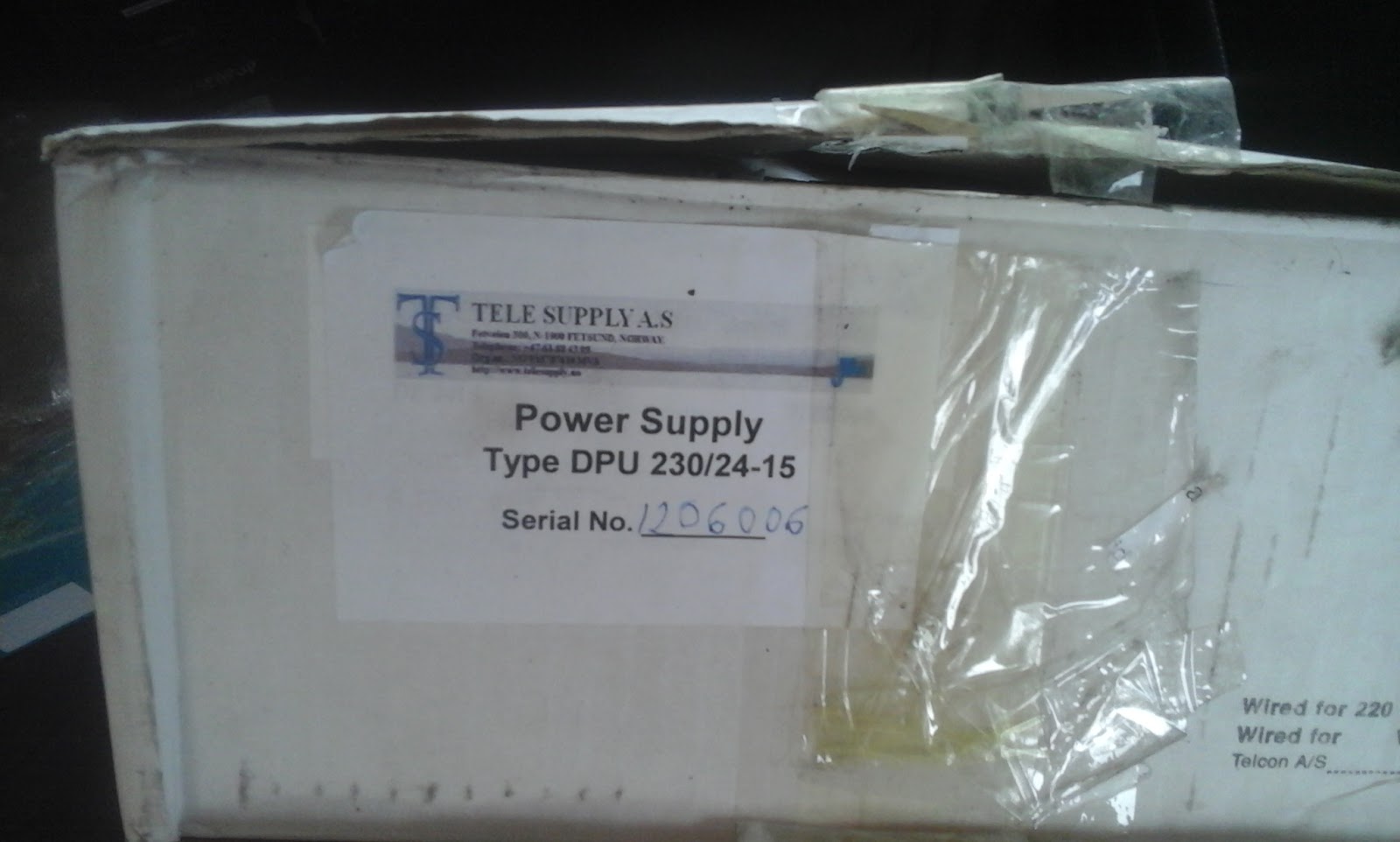

Gambar 4. Power Supply Unit.
Power Supply diletakkan di dalam ruangan operator. Power supply harus dihubungkan ke UPS untuk mencegah pemadaman listrik.
Output Power Supply yang diperlukan sebesar 24 Volt DC dengan toleransi - 10% hingga +30%.
dengan konsumsi daya 16 Ampere.
Demikianlah sekilas tentang Non Directional Beacon.
Semoga bermanfaat.....
